stc89c52rc是STC公司生产的一种低功耗、高性能CMOS8位微控制器，具有8K字节系统可编程可檫除的只读存储器。下面我们就来看看stc89c52引脚图，以及stc89c52单片机的引脚功能。

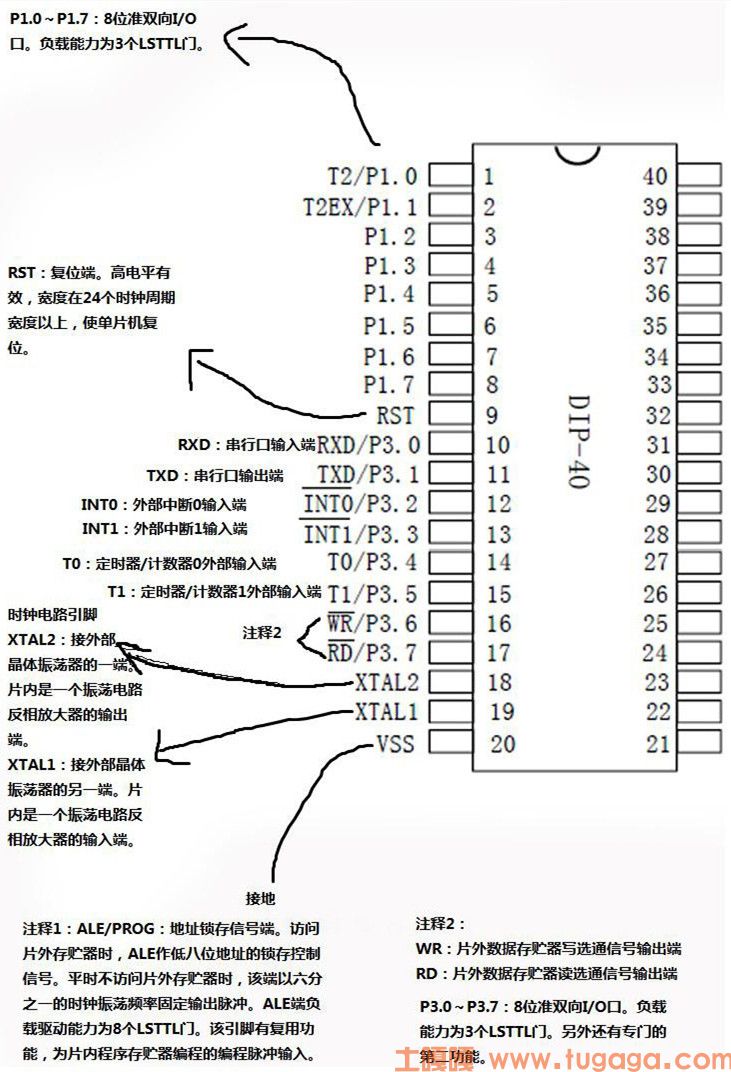

stc89c52引脚功能说明

1.主电源引脚VCC和VSS

电源VCC接+5V，VSS接地端，即公共参考地

2.时钟电路引脚XTAL1和XTAL2

STC89C52芯片内部设置了一个反相放大器，XTAL1为放大器输入端；XTAL2为放大器的输出端，也是内部时钟发生器的输入端。

使用自激震荡方式时，XTAL1和XTAL2外接石英晶振，内部振荡器按照晶振频率振荡，产生时钟信号。

3.控制信号引脚

(1)RST——复位输入。当振荡器工作时，RST引脚出现两个机器周期以上高电平将是单片机复位。

(2)ALE/PROG——当访问外部程序存储器或数据存储器时，ALE(地址锁存允许)输出脉冲用于锁存地址的低8位字节。一般情况下，ALE仍以时钟振荡频率的1/6输出固定的脉冲信号，因此它可对外输出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个ALE脉冲。（一般不使用）

(3)PSEN——程序储存允许(PSEN)输出是外部程序存储器的读选通信号，当STC89C52由外部程序存储器取指令(或数据)时，每个机器周期两次PSEN有效，即输出两个脉冲，在此期间，当访问外部数据存储器，将跳过两次PSEN信号。

(4)EA/VPP——外部访问允许，欲使CPU仅访问外部程序存储器(地址为0000H-FFFFH)，EA端必须保持低电平(接地)。需注意的是：如果加密位LB1被编程，复位时内部会锁存EA端状态。如EA端为高电平(接Vcc端)，CPU则执行内部程序存储器的指令。FLASH存储器编程时，该引脚加上+12V的编程允许电源Vpp，当然这必须是该器件是使用12V编程电压Vpp。

(5)并行I/O口P0~P3端引脚

①P0口(P0.0~P0.7) 8位漏极开关型双向I/O端口。可以作为通用I/O口使用，但必须加上拉电阻。

②P1口(P1.0~P1.7) 内部带上拉电阻的8位准双向I/O端口。

③P2口(P2.0~P2.7) 内部带上拉电阻的8位准双向I/O端口。

④P3口(P3.0~P3.7) 内部带上拉电阻的8位多功能双向I/O端口。

STC89C52RC是宏晶公司的增强型MCS-51单片机，与Atmel公司的AT89C52相比，有以下优点：

支持STC的2线制下载方式，下载程序更方便

支持6T模式培前（在6T模式下，6个时钟周期就是一个机器周期）

片内集成了4kB容量的E²PROM

带有P4口，具有更多的I/O

程序判中存储器拥有更多的掘中山擦写寿命（STC标称可以擦写10万次，Atmel标称可以擦写1000次。不过对于批量生产的成品来说，这个擦写寿命没什么意义）

相比于Atmel，STC单片机的缺点：

在某些情况下，抗干扰能力不如Atmel的MCS-51单片机

STC89C52是STC公司生产的一种低功耗、高性能CMOS8位微控制器，具有 8K 在系统可编程Flash存储器。STC89C52使用经典的MCS-51内核，但做了很多的改进使培岩得芯片具有传统51单片机不具备的功能。在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

具有以下标准功能： 8k字节Flash，512字节RAM， 32 位I/O 口线，看门狗定时器，内置4KB EEPROM，MAX810复位电路，3个16 位定时器/计数器，4个外部中断，一个7向量4级中断结构（兼容传统51的5向量2级中断结构），全双工串行口。另外 STC89C52 可降至0Hz 静态逻辑操作，支持2种软件可选择配模御节电模式。空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。最高运作频率35MHz，6T/12T可选。

ds18b20主要特点：

STC89C52RC单片机:

8K字节程序存储空间；

512字节数据存储空间；

内带4K字节EEPROM存储空间;

可直接使用串口下载码磨；

AT89S52单片机:

256字节数据存储空间；

自带2KB的EEPROM存储空间;

与51的主要区别是：

51只有4K程序存储空间，52有8K

51只有128字节数据存储空间，52有256个

51只有2个定时器，52有3个。
